近日，邁威憑借專為新能源行業深度定制的選擇性波峰焊解決方案，成功幫助全球知名儲能逆變器制造商固德威（GoodWe）攻克大尺寸IGBT模塊焊接難題，從焊接空間、結構兼容性到工藝穩定性，逐一破解大尺寸、高密度、高可靠三大核心挑戰，最終形成五項“專為儲能場景而生”的定制化開發成果，為新能源產業鏈的高質量發展注入強勁動能。

項目背景：IGBT模塊焊接面臨三大極限挑戰

  在儲能逆變器的制造中，核心功率器件IGBT模塊如同儲能系統的心臟，其焊接是公認的“價值高地”，焊接質量直接決定了產品的性能、壽命與可靠性。

  而面對日益增長的市場需求與嚴苛的技術標準，固德威在生產中遇到了一個行業性難題：如何實現大尺寸、高密度的IGBT模塊 的高精度、高可靠性的焊接？固德威項目負責人指出，目前產線使用的海外品牌焊接設備在行程的拓展性、焊接精度、生產品質與效率方面已面臨風險，成為制約產能與品質提升的瓶頸。

1.尺寸極限

  客戶產線現有焊接設備，最大有效焊接行程鎖定在610mm×610mm，隨著行業的發展和未來產品迭代，焊接產品的尺寸已逼近甚至在不久將超越這一紅線，現有設備有難以覆蓋未來新型大功率模塊焊接區域的風險。

2.結構極限

  模塊內部元件密集，超窄間距（0.5mm以下）多引腳模塊與異形元件對焊接工藝提出了嚴苛要求，而客戶表示，其現有設備工藝能力上限僅能焊接2mm以上間距的三引腳模塊，這將會極大影響生產效率與良率。

3.品質極限

  焊點切片檢測顯示：現有設備焊點透錫率僅徘徊在50%左右——這意味著虛焊、冷焊的隱患嚴重，對于承諾運行10年甚至20年的儲能系統而言，焊點可靠性風險極大。追求高節拍，意味著犧牲質量，效率與可靠性不可兼得。

邁威方案：大選焊——專為儲能場景而生的“多邊形戰士”

  針對客戶的痛點，邁威量身定制了高可靠?jī)?chǔ)能焊接解決方案，通過五大創新實現焊接性能的質變：

1.超大焊接空間：重新定義大尺寸模塊焊接標準

  邁威“大選焊”的有效行程擴展至610mm×750mm，較傳統設備焊接面積提升23%，為客戶當前乃至未來的大尺寸IGBT模塊提供了充裕的焊接空間，徹底解決了設備兼容性與未來適應性的核心痛點。

  針對儲能產品模塊的特殊物理結構（如高達75mm的薄膜電容），邁威將設備軌道下凈空高度增加到85-90mm，為復雜結構布局提供了充足的操作空間，避免了元件與錫爐之間的干涉。

2. 工業級承載能力：穩如磐石的焊接基礎

  邁威采用70kg重型軌道承重設計，可穩定支撐大型功率器件，消除焊接過程中的振動偏移，確保焊點一致性。

3. 超精密焊接技術：顯微鏡級的操控能力

  對比客戶現有設備僅能處理2mm以上3引腳焊接的限制，邁威設備可實現對0.5mm以下超微間距多引腳的精密焊接，在焊接工藝上是一個巨大的提升，讓客戶在高端產品的設計上不再受制于工藝瓶頸。

  焊點切片對比是客戶選擇邁威的一大核心決策依據。切片對比顯示，邁威設備熔錫完全穿透孔壁，并且在PCB正反兩面形成完美的錐狀，實現透錫率高達120%的完美焊點，遠超客戶現有設備50%左右的透錫率，可徹底消除因虛焊導致的潛在故障（如炸機等）風險。

4. 超長錫嘴設計：復雜結構的無障礙通行

  客戶產品內部結構復雜，不僅有高大電容，還有密集的異形元件。標準錫嘴長度無法到達所需焊接點位，或因空間狹窄而發生碰撞。

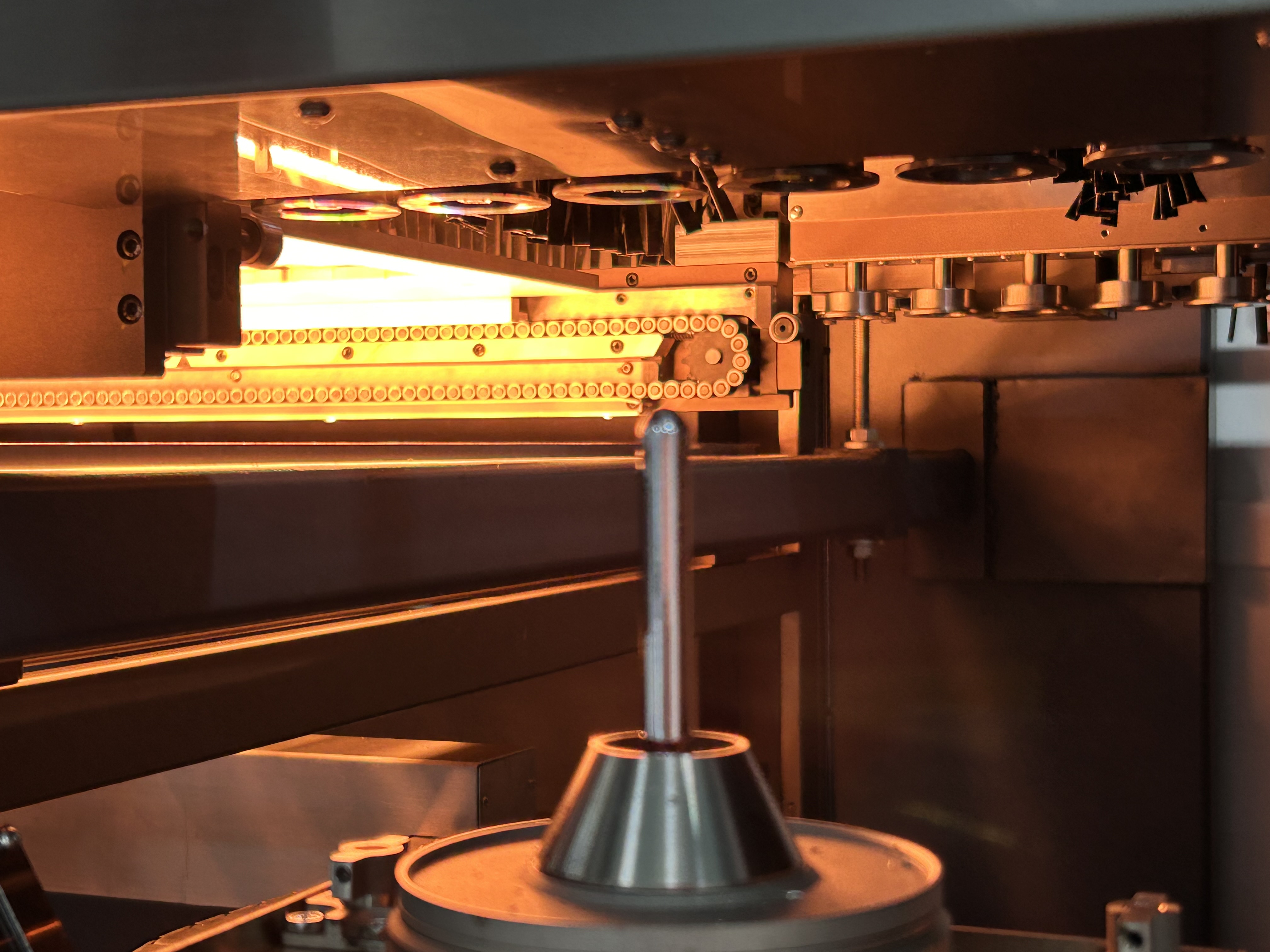

  基于客戶產品物理特性，我們硬核定制了85mm超長錫嘴，使其能夠深入復雜結構的縫隙中，精準到達傳統焊嘴無法觸及的焊接點，同時確保與周圍元件擁有足夠的安全距離，化障礙為通途。

5.雙機并聯模式：效率與質量的雙重飛躍

  高端制造領域，效率與質量往往難以兼得。提升生產節拍可能導致品質波動，而追求極致可靠性又常常以犧牲產能為代價。對于固德威的大型模塊，單臺設備焊接全程用時較長，成為產能瓶頸。

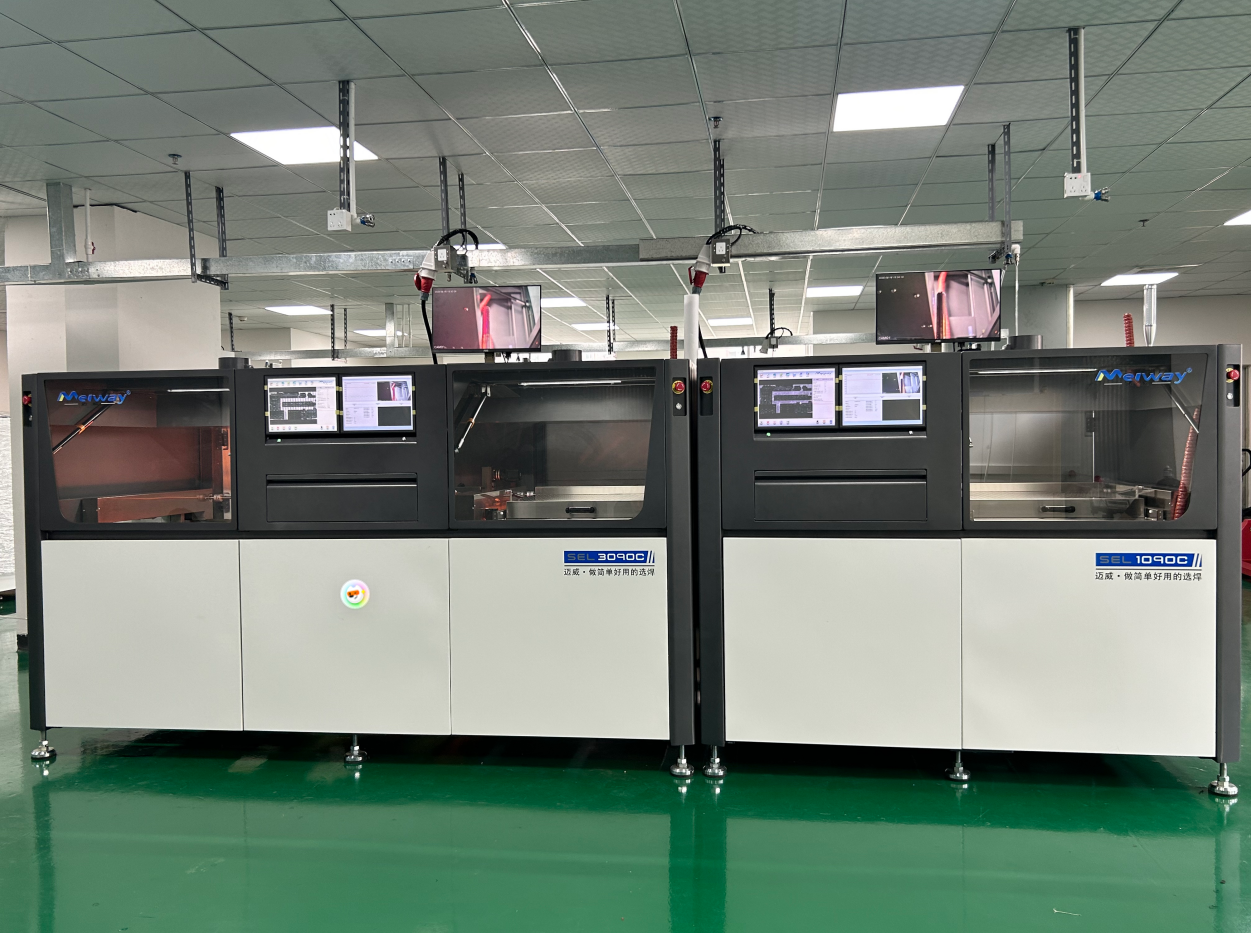

  邁威的解決方案采用雙機并聯智能協同模式，通過編程智能調度，兩臺設備可協同作業，這種分流協作可將整體生產節拍大幅提升近100%，實現產能的倍增。

價值延伸：儲未來——從儲能邁向更廣闊的新能源應用天地

  此次服務固德威，是邁威“高可靠?jī)?chǔ)能焊接解決方案”的一個縮影。這證明了邁威不僅是一家設備制造商，更致力于成為深入理解行業工藝、為客戶解決實際問題的高價值合作伙伴。

  隨著新能源產業向更大功率、更高集成度演進，邁威的視野也不止于儲能。

  功率器件的下游應用正蓬勃爆發，在風電、光伏、電動汽車、智能電網、軌道交通、消費電子等諸多領域，都對大尺寸、高可靠性焊接提出了相同的要求。目前，我們已與多家頭部企業達成合作意向，將通過模塊化設計快速適配不同行業的定制化需求，賦能更廣闊的新能源產業圈，與更多領軍企業攜手，共同推動中國高端智造的升級與飛躍。
